主要特點：
結構簡單而牢固，無可動部件，長期運行可靠
安裝簡單，維護方便
檢測傳感器不直接接觸被測介質，性能穩定，壽命長
壓力損失小，量程范圍寬
使用于液體、氣體、蒸汽
產品特點

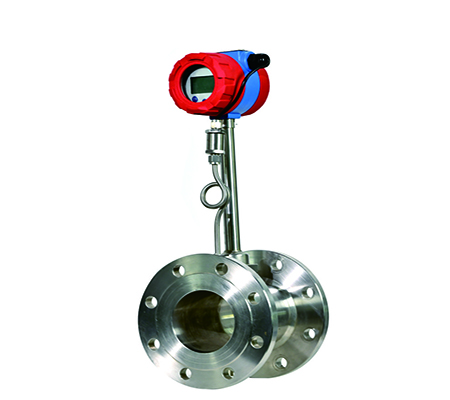

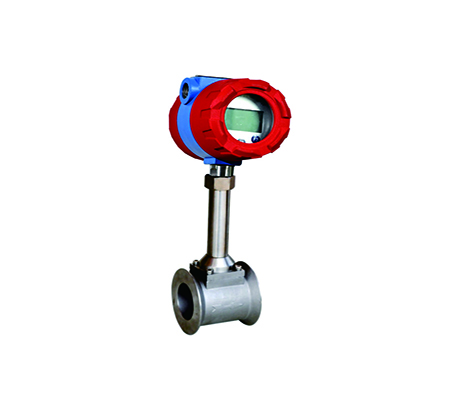

CN321型渦街流量計是流量測量和自動控制的重要儀表。渦街流量計是基于卡門（Karman）渦街原理，用來測量工業管道中氣體、蒸汽或液體的體積流量，通過溫度、壓力補償也可以測量流體的質量流量。CN321型渦街流量計克服了同類產品抗震性差、小信號數據紊亂等問題，并采用了獨特的傳感器封裝技術和防護措施，保證了產品的可靠性。產品有基本型和復合型兩種型式，基本型測量單一流量信號，復合型可同時實現溫度、壓力、流量的測量。可適用于氣體、液體、蒸汽的流量測量，廣泛用于石油、化工、冶金、熱力、紡織、造紙、電力、環保及市政建設等行業。
1.具有較寬的測量量程范圍、精確度高、壓損小， 具有高可靠性和長期穩定性。
2.結構簡單，安裝維護方便，無可動部件、無機械磨損。
3.全新的外觀設計，本體采用精密鑄造工藝，外形美觀，耐高溫、抗腐蝕性強。
4.常用信號有脈沖或者模擬信號，信號穩定，抗干擾能力強。
產品優勢1.結構簡單而牢固，無可動部件，長期運行可靠；
2.安裝簡單，維護方便；有夾持型，法蘭型，卡箍型，溫壓一體型，插入型等不同的結構型式；
3.檢測傳感器不直接接觸被測介質，性能穩定，壽命長；
4.壓力損失小，量程范圍寬；
5.適用于液體，氣體和蒸汽測量；
技術參數
|
測量介質： |
液體、一般氣體、蒸汽 |
|
公稱通徑：
|
DN15～DN300（滿管式）、DN150～DN2000(插入式)、DN2000以上口 徑協議供貨 |
|
介質溫度：
|
-40～100℃（常溫）、-40～250℃（中溫）、-40～320℃（高溫）、-40～ 350℃（超高溫） |
|
公稱壓力： |
1.6MPa、2.5MPa、4.0MPa(>4.0協議供貨) |
|
精 度： |
±1%R，±1.5%R（滿管式），±1.5%R，±2.5%R（插入式） |
|
供電電源：
|
+12VDC（三線制脈沖輸出）、+24VDC（三線制脈沖輸出型及二線制 電流輸出型）、3.6V鋰電池、雙供電 |
|
本體材質： |
304(其它材料協議供貨) |
|
防護等級： |
IP65(其它防護等級協議供貨) |
|
環境條件： |
溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa |
使用注意事項
1.安裝場所不能有強烈震動和強磁干擾。泵或閥等引起的管道振動將造成測量誤差，嚴重時甚至影響儀表的正常測量，須在其上下游2D處加設管道緊固裝置，支撐管道或用軟管隔離，加強抗振效果；
2.避開高溫熱源和輻射源的直接影響。若必須安裝，須有隔熱通風措施。在測量蒸汽等高溫介質時，為防止轉換器溫度過高，應進行隔熱處理，確保流量計外殼暴露在外，以便熱量向外輻射，防止儀表電子部件溫度過高影響流量計壽命；
